Sd.Kfz. 171
Panther Ausf. G

- Ein Baubericht - Teil 1 - Laufwerk und Unterwanne



so ich versuch mich jetzt auch mal an einem Baubericht.
Mal sehen, was das wird Rolling Eyes

Es handelt sich um den Cyber-Hobby "Panther - Late Production" in der Variante der letzten bei MAN vom Band gelaufenen Ausführung, also die mit gummispahrenden Laufrollen am letzten Schwingarm.

Der Bausatz beruht auf dem Panther von Dragon Nr. 6268

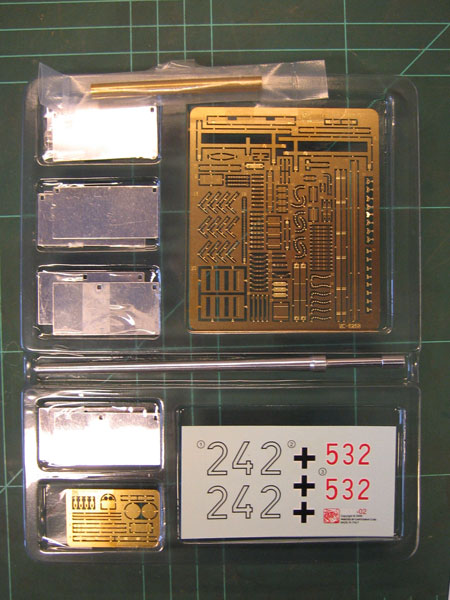

dem Bausatz liegen diese Teile von Cyber-Hobby als Ergänzung bei:
PE

Was mir persönlich sofort ins Auge gestochen ist, sind die hervorragenden Detailierungen.
Hier am Beispiel Antriebsrad (kaum Schleifarbeit nötig, da die Angussstellen minimal gehalten sind!),

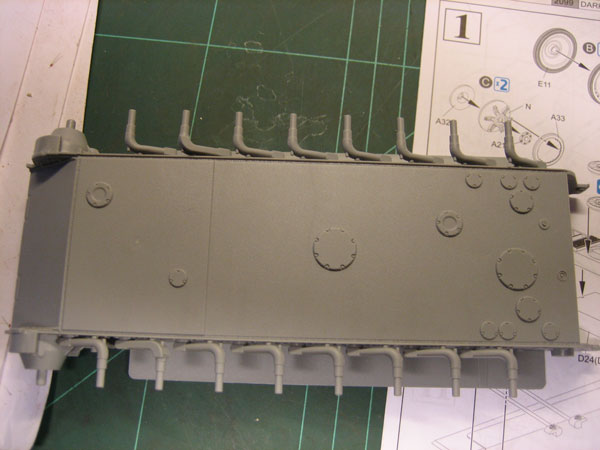

der Unterseite der Wanne


wannenunterseite



oder hier an den Schweißnähten im Bereich der unteren Bugplatte

Schweißnaht


Im ersten Bauschritt trat dann auch das erste Fragezeichen auf: welches Seitenvorgelege verwenden? Dem Bausatz hat Dragon 2 verschiedene beigefügt. Ohne Kommentar. Toll...
Aber man hat ja Panzer Tracts!
Also: für den MAN-Panther werden die benötigt, an denen noch die kleinen Stützrollen angebracht waren (G 4 + 5). Die andere Variante hat an der gekennzeichneten Stelle (1) eine Halterung für einen kleinen Gleitschuh; das findet man aber bei den letzten Panthern von MNH.

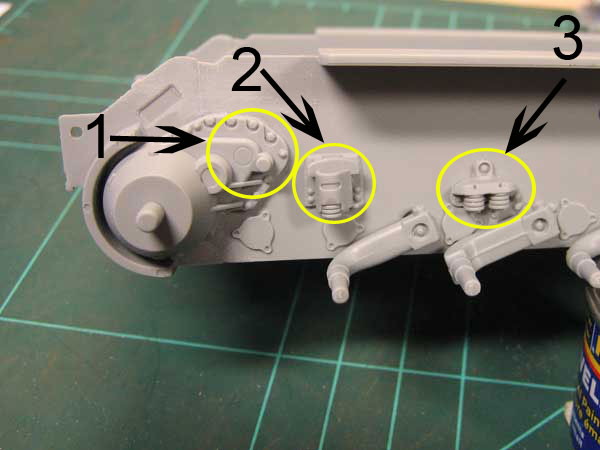

Gleiches Problem der fehlenden Beschreibung bei den Endanschlägen. Für die beabsichtigte Variante benötigt man am ersten Schwingarm (2) Teil C 19 und an den Armen 2+6 lings/2+7 rechts (3) jeweils E 14.

Endanschläge

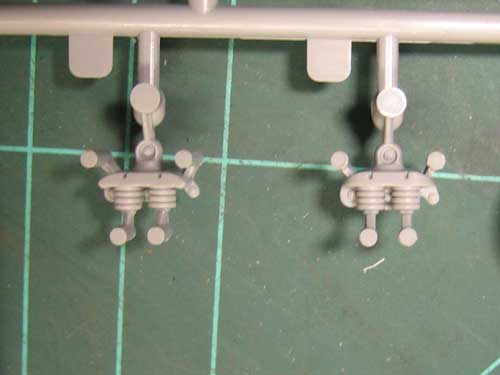

wobei die Unterschiede hier wirklich eher marginal sind, aber vorhanden (rechts die Richtigen E14)
Endanschläge

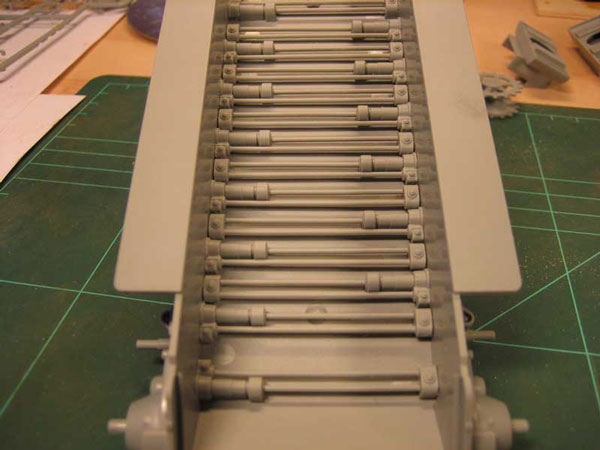

Die Drehstäbe mit Schwingarmen werden dann als nächstes in die Wanne eingepasst und bleiben beweglich. Warum auch immer...mal sehen, ob das noch zu was nütze ist. Auch hierbei ist zu unterscheiden, ob MAN oder anderer Hersteller. Für die MAN-Variante liegen für die hinterste Laufrolle Drehstäbe mit längeren Schwingarmen bei.


Drehstäbe

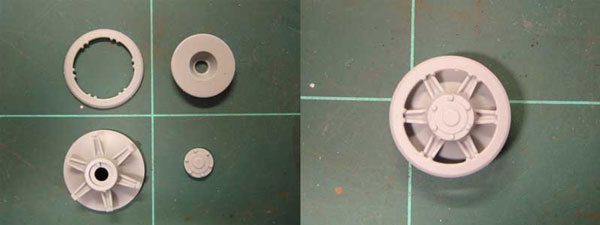

Die Umlenkrolle aus 4 Teilen aufgebaut und dadurch wieder sehr schön detailiert.
Umlenkrolle

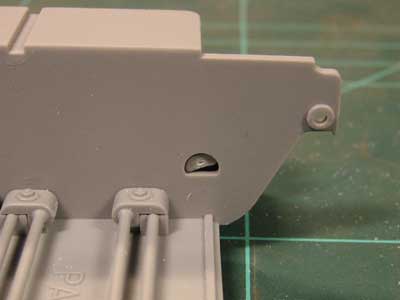

Der Schwingarm dafür kann in verscheidenen Positionen eingebaut werden.
Umlenkrolle


Das entspricht in etwa dem Prinzip der einstellbaren Kettenspannung am richtigen Großgerät. Ich hab das Leitrad auf dem Schwingarm fixiert, aber will die Baugruppe erst nachdem die Kette auf dem Panzer ist verkleben um so evtl. die Kettenspannung noch regulieren zu können.

Umlenkrolle

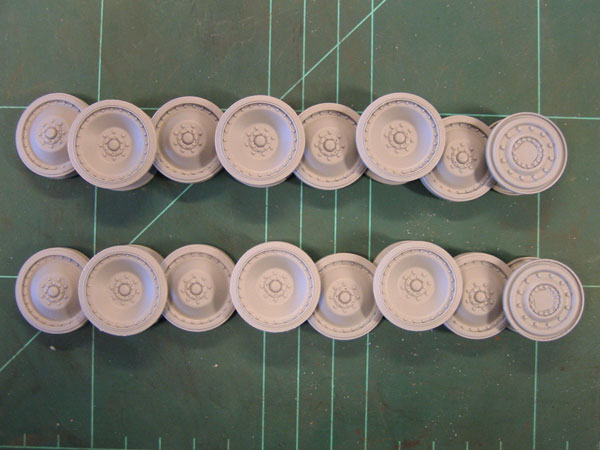

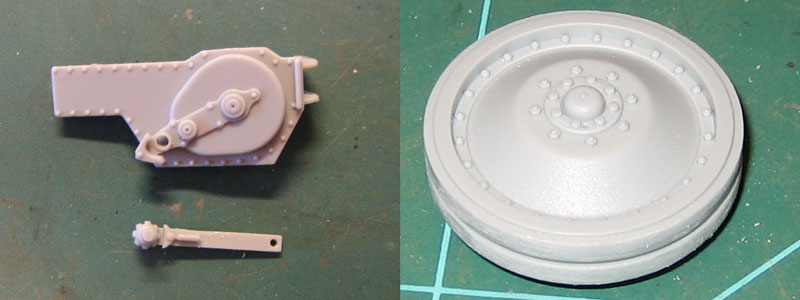

als nächstes folgen der 20-to-Heber und die Laufrollen. Hier nochmals Bilder zur Detaillierung des Bausatzes (hoch interessant finde ich die Laufrollen: nicht nur angedeutet Plastikhubbelchen sondern erkennbare Stehbolzen mit Sechskantmutter!)

Laufrolle+Heber


bei den Laufrollen ist nur zu erwähnen, dass für den späten MAN-Panther eben die gummisparenden Laufrollen auf den letzten Schwingarme links und rechts gehören (G 20 + 21)

Laufrollen

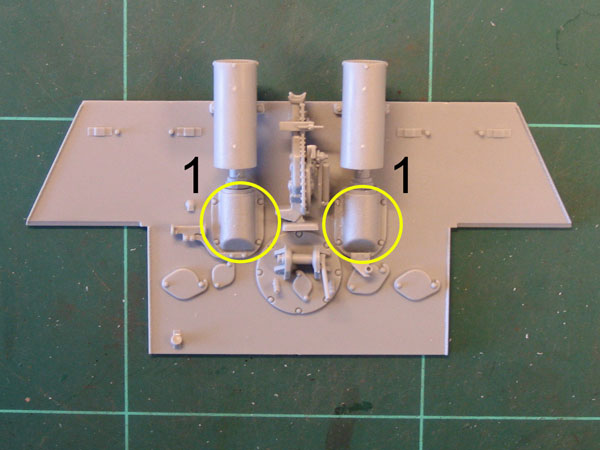

Das Heck: hier gibt´s nur eine Anmerkung. Für die gepanzerten Hüllen der Auspuffdurchbrüche am Heck (1) sind in der letzten Pantherversion die Gegossenen C 3 + 4 zu verwenden. Heck


Die Heckstaukästen (F 4 + 5) habe ich noch nicht angebracht. Dies werde ich erst nach der "Hochzeit" (Verbinden von Ober- und Unterwanne) machen.
Problem ist nämlich eine kleine "Unpässlichkeit" des Hecks. Hier ist aus meiner Sicht auch die Anleitung eher unübersichtlich. Wo der mittlere Teil an den Seiten aufliegen soll ist nicht auf den ersten Blick erkenntlich.
Hier ein Bild der Position

Heck

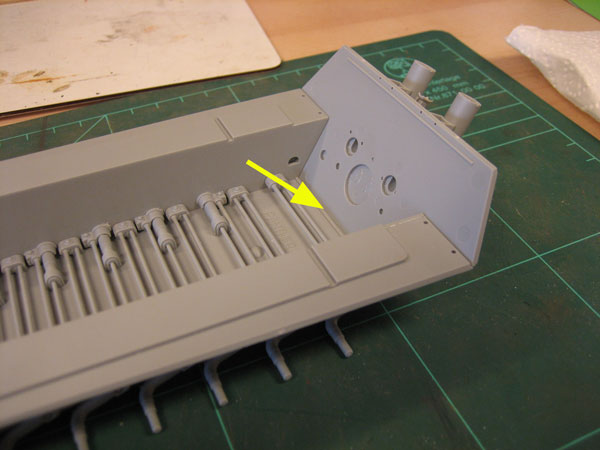

Die Heckplatte habe ich aber derzeit nur unten fixiert (Pfeil) um die Passung mit der Oberwanne zu einem späteren Zeitpunkt noch genauer vornehmen zu können.
Heck

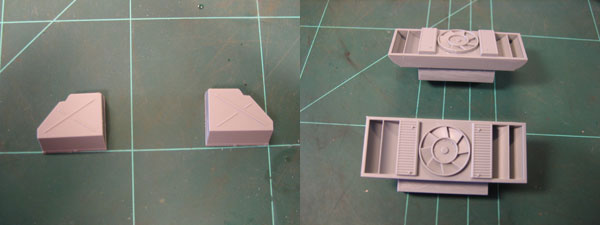

Hier noch ein Bilde der Staukästen und der Kühlergruppen. Zu den Lüftern bleibt noch zu erwähnen, dass für die späte Version Teile D 5 verwendung finden.
Staukästen + Lüfter



Das war es erstmal zu Laufwerk und Unterwanne.

Fortsetzung hier: Oberwanne
